Migration de machines virtuelles VMware avec Veeam Backup & Replication (VBR) vers Performance Cloud VMware (NSX-T)





TABLE DES MATIÈRES

Description

Le présent guide décrit les étapes à réaliser pour migrer des machines virtuelles existantes en format VMware à partir d’un environnement local vers Performance Cloud VMware (NSX-T) à l’aide de Veeam Backup & Replication (VBR) et de Veeam Cloud Connect.

Ce guide suppose que Veeam Backup & Replication (VBR) est déjà en place et que le centre de données virtuel et l’organisation Performance Cloud VMware (NSX-T) ont été créés auparavant en suivant les étapes de migration.

Notes importantes

Il est obligatoire de suivre toutes les étapes de ce guide. Le non-respect de toutes les étapes de ce guide peut entraîner la suppression non désirée de machines virtuelles et la perte de données.

Seulement les versions Veeam Backup & Replication (VBR) v12.x et versions plus récentes sont supportées.

Étape 1 : Création d’une application virtuelle ou « vApp »

Suivre les étapes de cet article pour la création d’une application virtuelle ou « vApp »

Étape 2 : Création du réseau

Suivre les étapes de cet article pour la création d’un réseau (Ce réseau sera celui de destination des machines virtuelles répliquées avec Veeam Backup & Replication).


Dans cet exemple, nous avons décidé de réutiliser le schéma IP de notre configuration locale de test (c’est-à-dire le sous-réseau 10.0.1.0/24 avec la passerelle par défaut 10.0.1.1/24).

Étape 3 : Pré-configuration du pare-feu et des règles NAT de la passerelle Edge

Suivre les étapes de cet article pour la configuration des règles NAT et règles du pare-feu de la passerelle Edge.



Préconfiguration des réseaux privés virtuels de site à site (si nécessaire)


Les réseaux privés virtuels de site à site peuvent être préconfigurés au besoin. Vous pouvez activer le tunnel une fois la migration réalisée. Consultez la procédure se trouvant sur notre site de soutien afin d’obtenir plus de détails.
Notes : Cette étape ne s'applique pas si vous souhaitez déployer un dispositif réseau virtuel ou « Network Virtual Appliance » (NVA).

Étape 4 : Configuration de Veeam Cloud Connect

  1. Contactez-nous pour obtenir votre configuration Veeam Cloud Connect nécessaire à votre migration.

  2. Attendez de recevoir un courriel de l’équipe Sherweb confirmant que votre nouveau compte Veeam Cloud Connect est lié à votre compte Performance Cloud VMware (ceci peut prendre jusqu'à deux (2) jours ouvrables).

Étape 5 : Ajout d’un fournisseur de services dans Veeam

  1. Connectez-vous à votre serveur local Veeam Backup & Replication et ouvrez la console Veeam Backup & Replication.

    A black background with white text

Description automatically generated

    A screenshot of a computer

Description automatically generated


  2. Rendez-vous dans Backup Infrastructure.

    A screenshot of a computer

Description automatically generated


  3. Faites un clic droit sur Service Providers et cliquez sur Add service provider…

    A blue and white rectangular object with a green cross and a green cross

Description automatically generated


  4. Entrez le nom DNS fourni par l’équipe Sherweb et cliquez sur Next >.

    A screenshot of a computer

Description automatically generated

  5. Cliquez sur Add… afin d’ajouter de nouvelles informations d’identification.

    A screenshot of a computer

Description automatically generated


  6. Entrez vos informations d’identification du portail Performance Cloud dans le format suivant : organisation\nom d’utilisateur. Veuillez noter que le nom de l’organisation est indiqué dans la section Centres de données du portail Performance Cloud VMware (les instructions pour se connecter se trouvent aussi dans le courriel envoyé par Sherweb).

    A screenshot of a computer

Description automatically generated




  7. Cliquez sur Apply.

    A screenshot of a computer

Description automatically generated


  8. Cliquez sur Apply.

    Cliquez sur Next .

    A screenshot of a service provider

Description automatically generated


  9. Cliquez sur Finish.

    A screenshot of a computer

Description automatically generated


  10. Cliquez sur Close.

    A screenshot of a computer

Description automatically generated


  11. Vous avez maintenant un nouveau fournisseur de services.

    A screenshot of a computer

Description automatically generated

Étape 6 : Configuration d’une tâche de réplication vers Performance Cloud VMware (NSX-T)

  1. Toujours dans votre console Veeam, accédez à Home.

    A screenshot of a computer

Description automatically generated


  2. Rendez-vous dans Jobs, faites un clic droit sur Replication, puis cliquez sur Replication, Virtual machine et VMware vSphere…

    A computer screen shot of a computer

Description automatically generated


  3. Créez un nom et une description pour votre tâche. Dans les contrôles avancés, sélectionnez Network remapping (for DR sites with different virtual networks).

    A screenshot of a computer

Description automatically generated


  4. Cliquez sur Next.

  5. Cliquez sur Add…, puis ajoutez les machines virtuelles que vous souhaitez migrer vers Performance Cloud VMware (NSX-T).

    A screenshot of a computer

Description automatically generated

    A screenshot of a computer

Description automatically generated


  6. Cliquez sur Next.

  7. Dans Destination, faites les sélections suivantes :
    • Host or cluster : choisissez Cloud Host… et sélectionnez votre centre de données virtuel Performance Cloud VMware (NSX-T).

      A screenshot of a computer

Description automatically generated

      A screenshot of a computer

Description automatically generated


    • vApp : l’option Cloud Connect est offerte par défaut. Cliquez sur Choose… et sélectionnez l’application virtuelle que vous avez créée initialement, étant donné que celle-ci contient déjà le réseau que vous avez créé.

    • Storage policy : optez pour le disque à circuits intégrés de haute performance (Premium SSD).

      A screenshot of a computer

Description automatically generated


  8. Cliquez sur Next .

  9. Cliquez sur Add… afin d’ajouter une cartographie réseau.

    A screenshot of a computer

Description automatically generated


  10. Sélectionnez votre réseau local source et le réseau cible (celui que vous avez initialement créé dans le cadre de la présente procédure).

    A screenshot of a computer

Description automatically generated

    A computer screen shot of a network mapping

Description automatically generated


  11. Cliquez sur Next.

  12. Sélectionnez un dépôt de sauvegarde local où placer les métadonnées de réplication. Configurez un suffixe si nécessaire, et choisissez les points de restauration à conserver. Dans cet exemple, nous avons conservé les sept points par défaut et avons enlevé le nom du suffixe afin que la machine virtuelle répliquée dans Performance Cloud VMware (NSX-T) conserve son nom original. Les paramètres avancés peuvent être configurés au besoin, mais tout a été laissé par défaut dans cet exemple.

    A screenshot of a computer

Description automatically generated


  13. Cliquez sur Next.

  14. Conservez les paramètres par défaut, à moins d’avoir un serveur mandataire précis.

    A screenshot of a computer

Description automatically generated


  15. Cliquez sur Next.

  16. Configurer l’option « application-aware processing » au besoin et cliquez sur Next.

    A screenshot of a computer

Description automatically generated


  17. Configurez une plage horaire selon vos exigences. Avant la migration officielle vers Performance Cloud VMware (NSX-T), nous ferons une dernière ronde de réplication afin de disposer des dernières données. Dans cet exemple, nous avons choisi d’effectuer une réplication toutes les six heures, étant donné que nos machines virtuelles de test n’ont pas un taux de modification des données élevé.

    A screenshot of a computer

Description automatically generated


  18. Cliquez sur Apply.

  19. Cochez la case Run the job when I click Finish, puis cliquez sur Finish. Sinon, vous pouvez attendre que la plage horaire de réplication amorce la tâche automatiquement.

  20. Assurez-vous que la tâche de réplication a bien été accomplie.

    A screenshot of a computer

Description automatically generated

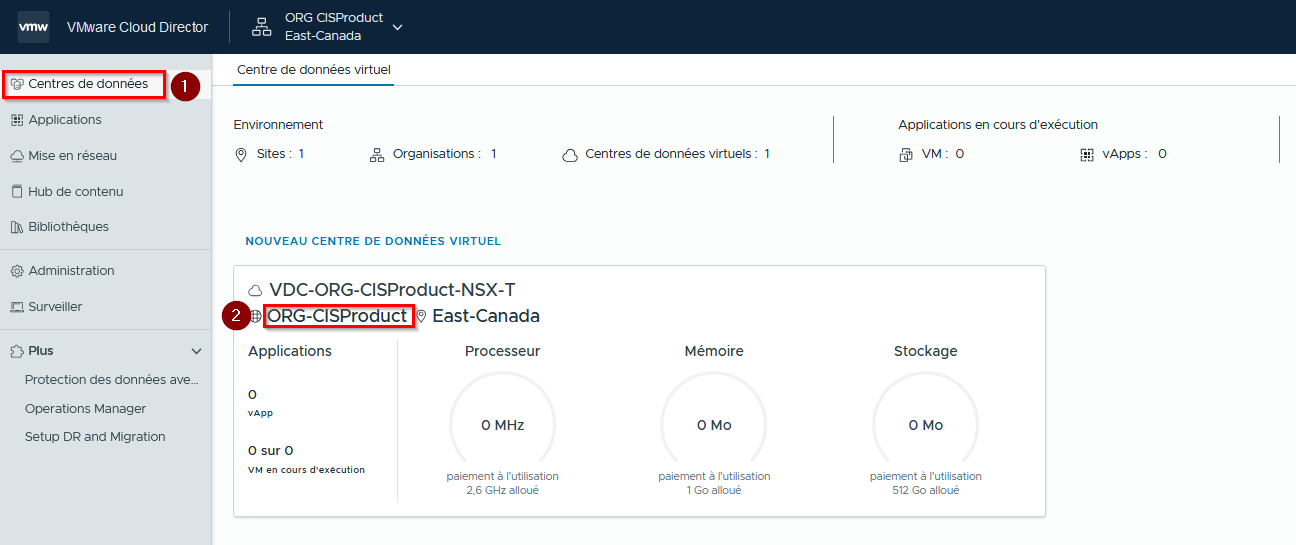

  21. Rendez-vous dans le portail Performance Cloud VMware et sélectionnez votre centre de données virtuel.

    A screenshot of a computer

Description automatically generated

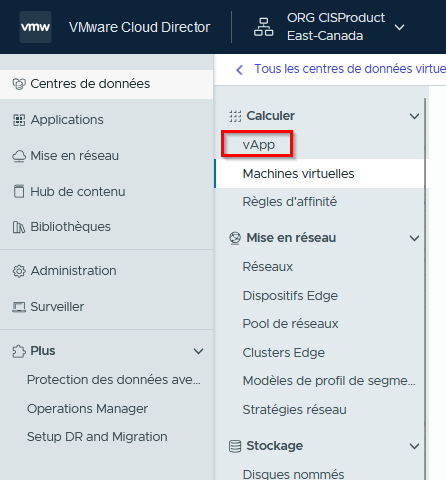

  22. Accédez à Calculer, puis cliquez sur vApp.

    A screenshot of a computer

Description automatically generated


  23. Votre application virtuelle contient maintenant vos machines virtuelles répliquées. Cliquez sur Détails.

    A screenshot of a phone

Description automatically generated


  24. Vous pouvez voir vos machines virtuelles avec le réseau qui leur est déjà attribué.

    A screenshot of a computer

Description automatically generated


  25. Vous pouvez également voir vos machines virtuelles répliquées en vous rendant dans Calculer et en cliquant sur Machines virtuelles.

    A screenshot of a computer

Description automatically generated


  26. Le mode IP du réseau est Statique - Manuel. Voici un exemple d’une machine virtuelle :

    A screenshot of a computer

Description automatically generated


  27. Retournez dans votre console Veeam Backup & Replication.

  28. À partir de Home, rendez-vous dans Replicas, puis cliquez sur Ready.

    A screenshot of a computer

Description automatically generated


  29. En haut, cliquez sur Failover Plan et ensuite sur Cloud Connect (vCloud)…

    A screenshot of a computer

Description automatically generated


  30. Indiquez un nom et entrez une description pour le plan de basculement.

    A screenshot of a cloud server

Description automatically generated


  31. Cliquez sur Add VM.

    A screenshot of a computer

Description automatically generated


  32. Sélectionnez vos machines virtuelles et cliquez sur Add.

    A screenshot of a computer

Description automatically generated


  33. Cliquez sur Next.

    A screenshot of a computer

Description automatically generated


  34. Cliquez sur Finish.

    A screenshot of a computer

Description automatically generated


  35. Vous avez maintenant un plan de basculement qui sera utilisé pour la migration officielle.

    A screenshot of a computer

Description automatically generated

Étape 7 : Migration vers Performance Cloud VMware (NSX-T)

Note : afin d’éviter les conflits avec les machines virtuelles locales originales, nous recommandons de les éteindre avant de réaliser la dernière tâche de réplication. Cela assurera l’absence de taux de modification entre la dernière tâche de réplication et le basculement.

  1. Une fois que vous êtes prêt à effectuer la migration, désactivez la machine virtuelle locale originale que vous planifiez migrer vers Performance Cloud.

  2. Connectez-vous à votre console Veeam Backup & Replication.

  3. Rendez-vous dans Home, puis cliquez sur Replication et amorcez une dernière tâche de réplication afin d’avoir les dernières données répliquées dans Performance Cloud VMware (NSX-T).




  4. Attendez la fin de la tâche de réplication.

  5. Accédez à Home, puis rendez-vous dans Replicas et cliquez sur Failover Plans.

    A screenshot of a computer

Description automatically generated


  6. Faites un clic droit sur votre plan de basculement et sélectionnez Start.

    A screenshot of a computer

Description automatically generated


  7. Attendez que le plan d’exécution soit terminé.



    A screenshot of a computer

Description automatically generated


  8. Vous verrez maintenant votre machine virtuelle répliquée activée dans Active, sous Replicas (cela peut prendre une minute). Appuyez sur F5 afin de rafraîchir votre console Veeam Backup & Replication.




  9. Connectez-vous au portail Performance Cloud VMware.

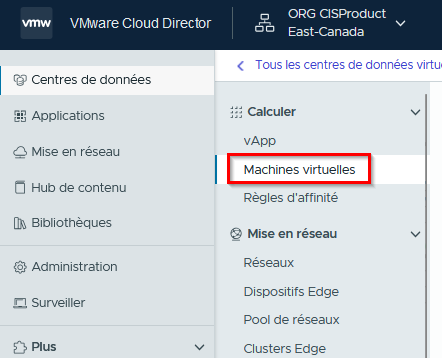

  10. Cliquez sur votre centre de données virtuel, rendez-vous dans Calculer, puis cliquez sur Machines virtuelles.

  11. Vous pouvez voir que vos machines virtuelles sont opérationnelles.

    A screenshot of a computer

Description automatically generated


  12. Il est maintenant temps de réaliser un test afin d’être certain que tout fonctionne bien (règles DNAT, SNAT, réseaux privés virtuels [au besoin], etc.).

    A screenshot of a computer

Description automatically generated


  13. Une fois que vous avez confirmé qu’il n’y a aucun problème, retournez dans votre console Veeam, rendez-vous dans Replicas, puis cliquez sur Active.

    A screenshot of a computer

Description automatically generated


    Note : si vous souhaitez revenir en arrière, faites un clic droit sur le plan de basculement, sélectionnez Undo, et cliquez sur Yes pour continuer.

    A screenshot of a computer

Description automatically generated

    A screen shot of a computer error

Description automatically generated


  14. Sélectionnez votre machine virtuelle répliquée, faites un clic droit et choisissez Permanent Failover.

    A screenshot of a computer

Description automatically generated


  15. Cliquez sur Yes.

    A screenshot of a computer error

Description automatically generated


  16. Attendez que la tâche de basculement permanent s’exécute.

    A screenshot of a computer program

Description automatically generated




  17. Vous ne devriez plus voir la machine virtuelle dans les répliques activées.

    A screenshot of a computer

Description automatically generated


  18. Répétez les étapes 14 à 17 pour le reste des machines virtuelles afin de les basculer de façon permanente.

  19. Une fois ces étapes terminées, vous ne devriez plus avoir de répliques activées.

    A screenshot of a computer

Description automatically generated


  20. Si vous devez changer un serveur DNS public pour la nouvelle adresse IP externe, cela peut être fait maintenant.

Étape 8 : Retrait des composants de réplication


Suppression de la tâche de réplication vers Performance Cloud VMware (NSX-T) et du plan de basculement

  1. Connectez-vous à votre serveur Veeam Backup & Replication et ouvrez la console Veeam Backup & Replication.

  2. Accédez à Home, rendez-vous dans Jobs, puis cliquez sur Replication.

    A screenshot of a computer

Description automatically generated


  3. Sélectionnez la tâche de réplication créée pour la migration, faites un clic droit et choisissez Delete.

    A screenshot of a computer

Description automatically generated


  4. Cliquez sur Yes.

  5. La tâche de réplication devrait avoir disparu.

    A screenshot of a computer

Description automatically generated


  6. Allez dans Home, rendez-vous dans Replicas, et cliquez sur Failover Plans

    A screenshot of a computer

Description automatically generated


  7. Sélectionnez le plan de basculement créé pour la migration, faites un clic droit et choisissez Delete.

    A screenshot of a computer

Description automatically generated


  8. Le plan de basculement ne devrait plus apparaître.




Suppression du fournisseur de services

  1. Connectez-vous à votre serveur Veeam Backup & Replication et ouvrez la console Veeam Backup & Replication.

  2. Rendez-vous dans Backup Infrastructure et cliquez sur Service Providers.

    A screenshot of a computer

Description automatically generated


  3. Faites un clic droit sur le fournisseur de services ajouté pour la migration et cliquez sur Remove.

    A screenshot of a computer

Description automatically generated


  4. Cliquez sur Yes.

    A screen shot of a computer error

Description automatically generated


  5. Le fournisseur de services ne devrait plus s’afficher.
